報告班：工作技術班
業務名：圧力容器の設計製作
圧力容器の設計製作の業務依頼があったので製作過程を紹介する。

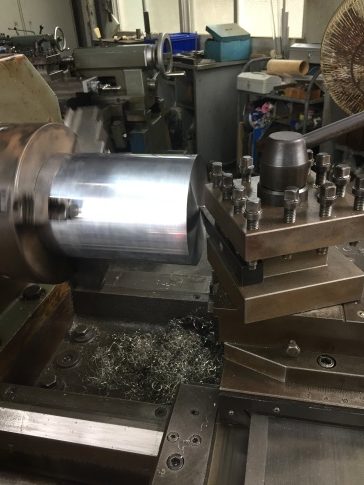

材料：SUS304 Φ150×200mm

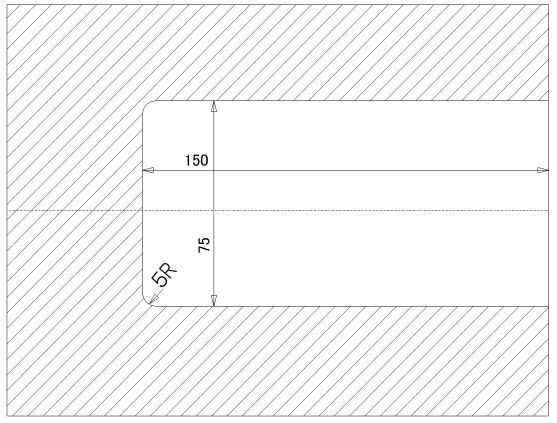

中ぐりの寸法は図１の通りである。
直径75㎜深さ150㎜ 底部5R の加工をする。

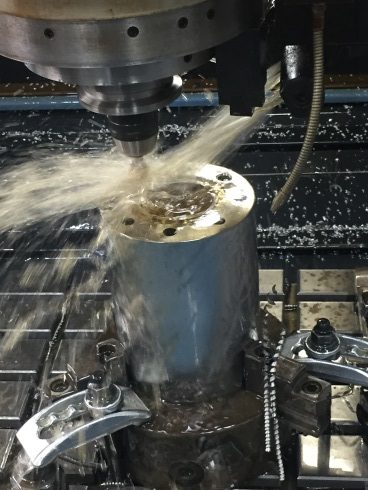

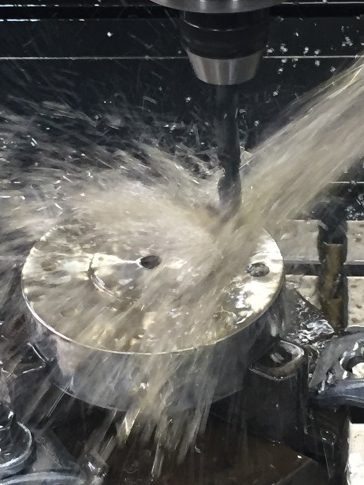

1.キリ（ドリル）で直径38mm深さ149.8㎜の下穴を加工
2.ﾎﾞｰﾘﾝｸﾞﾊﾞｰにて所定の寸法まで加工
3.底部のR加工

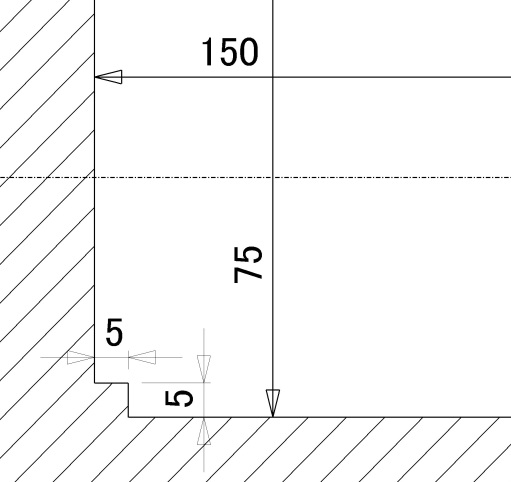

3.1 底部のR加工についてはまず、図2の様に5mmずつ角を残して加工する。

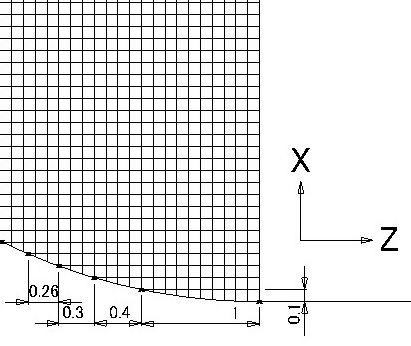

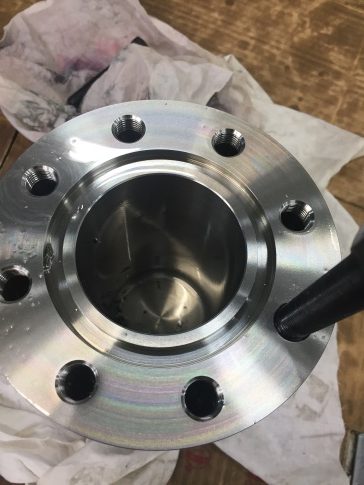

3.2 R部の座標を作成して(図3)5Rの加工
R部分の加工方法は幾つか考えられるが、今回は座標を作成しR加工を行った。
実際の加工ではR部分は0.025㎜単位で座標を作成し、仕上がり面が滑らかになるようにしている 。
