報告班：機械システム班
業務名：シャルピー衝撃試験片の製作
業務内容： 学生実験への対応のため，シャルピー衝撃試験の試験片を製作する．材料（黄銅，鋼（SS400）） を所定の寸法に加工し，VノッチとUノッチを設ける（各8～9本）
作業内容：
材料（黄銅，鋼）12ｍｍ×12ｍｍの角棒を立フライス盤で 10ｍｍ×10ｍｍ 長さ50mmの角棒へ加工し、横フライス盤で黄銅8本、鋼(SS400)8本の角棒にVノッチ（V字形の溝），黄銅8本，鋼(SS400)8本の角棒にUノッチ（U字型の溝）加工を行った．

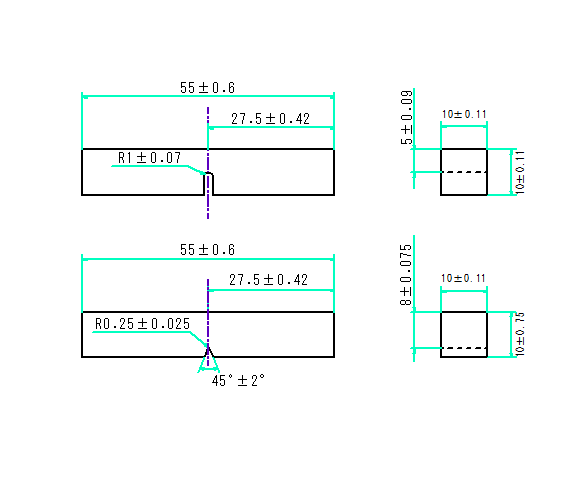

製作図面

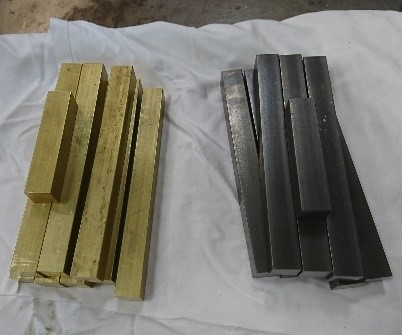

材料（黄銅，鋼（SS400））

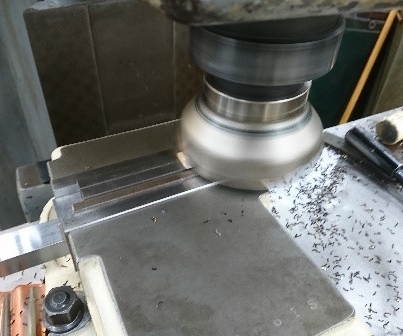

立フライス盤で加工

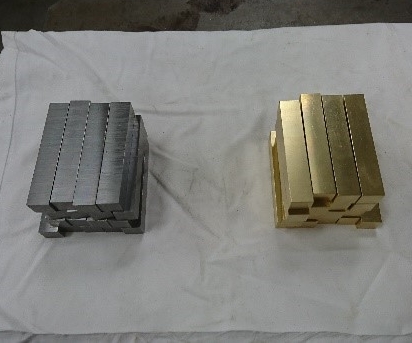

10ｍｍ×10ｍｍ長さ55ｍｍの角棒

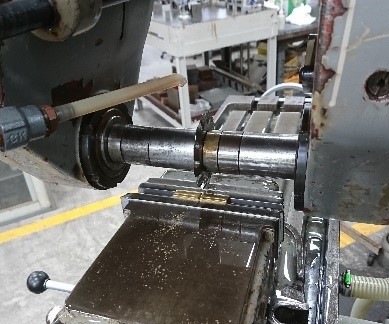

ノッチ加工

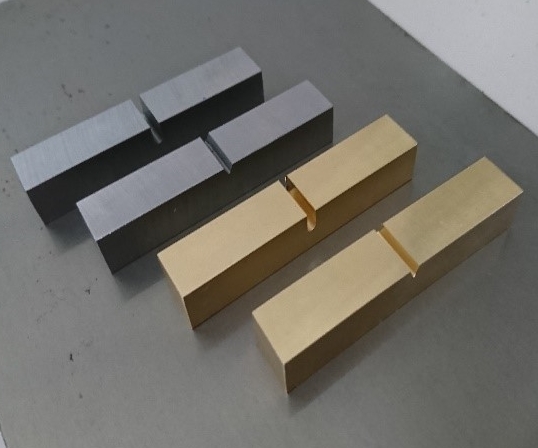

衝撃試験片
