琉球大学工学部技術部

3Dプリンター②(ダヴィンチ2.0A Duo)

　3Dプリンターは3Dデータから立体物を作り出す造形装置である。「XYZprinting ダヴィンチ2.0A Duo」は通常の印刷に加えて、デュアルノズルによる2色印刷も可能な3Dプリンターとなっている。

<主な仕様>

製品名	XYZprinting ダヴィンチ2.0A Duo
プリント方式	熱溶解樹脂積層方式（Fused Filament Fabrication）
対応フィラメント	ABS樹脂、PLA樹脂
ノズル数	2
最大印刷範囲 （幅×奥行×高さ）	150×200×200 mm
積層ピッチ	0.1-0.4 mm
対応ファイル形式	.stl .3w
ソフトウェア	XYZware

【3Dモデル印刷のおおまかな流れ】

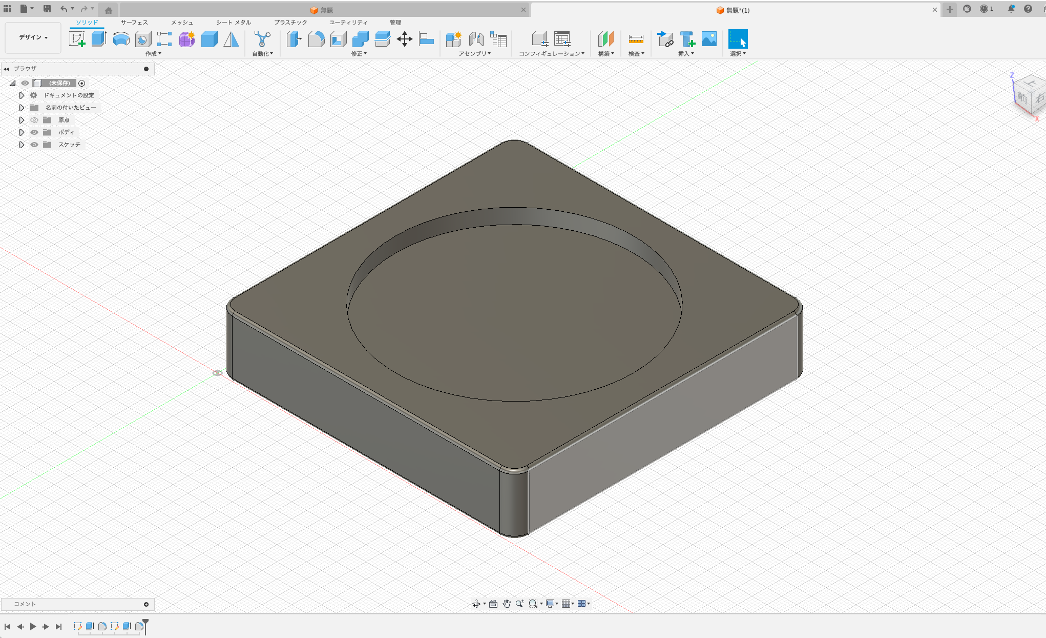

(1)3D-CADソフト等を用いたSTLファイルの作成

造形物の設計図となる3Dデータを作成する。3D-CADソフトを利用してモデリングする方法や3Dスキャナを利用して現物から3Dデータを生成する方法がある。

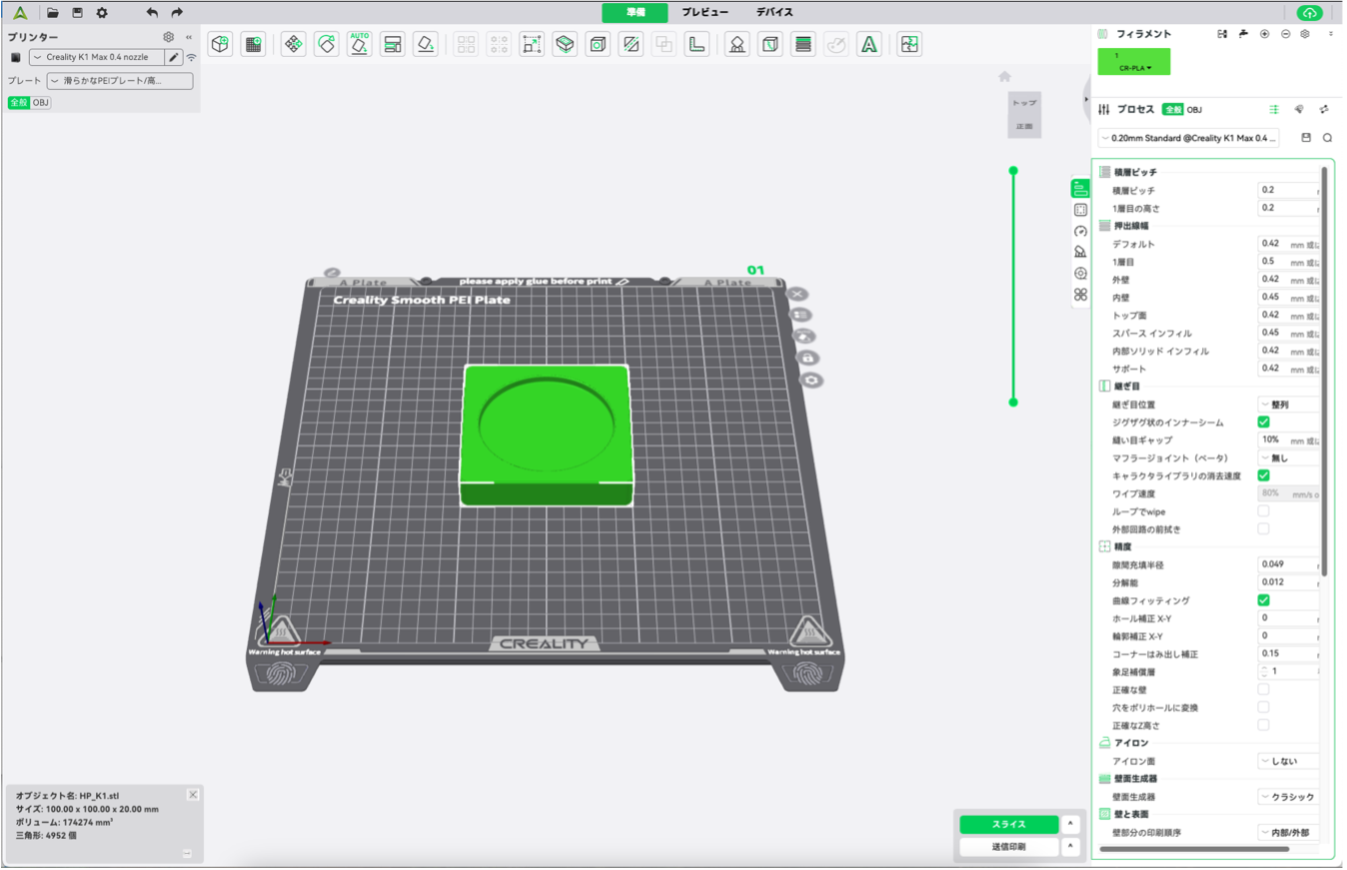

(2)専用のソフトウェアによる3Wファイル出力

　上記(1)で作成した専用のソフトウェアを用いて、3Dモデルをスライスして生成した印刷工程や設定等のデータ（3Wファイル）を出力する。

(3)フィラメント取付やプラットフォームの水平調整等の印刷準備

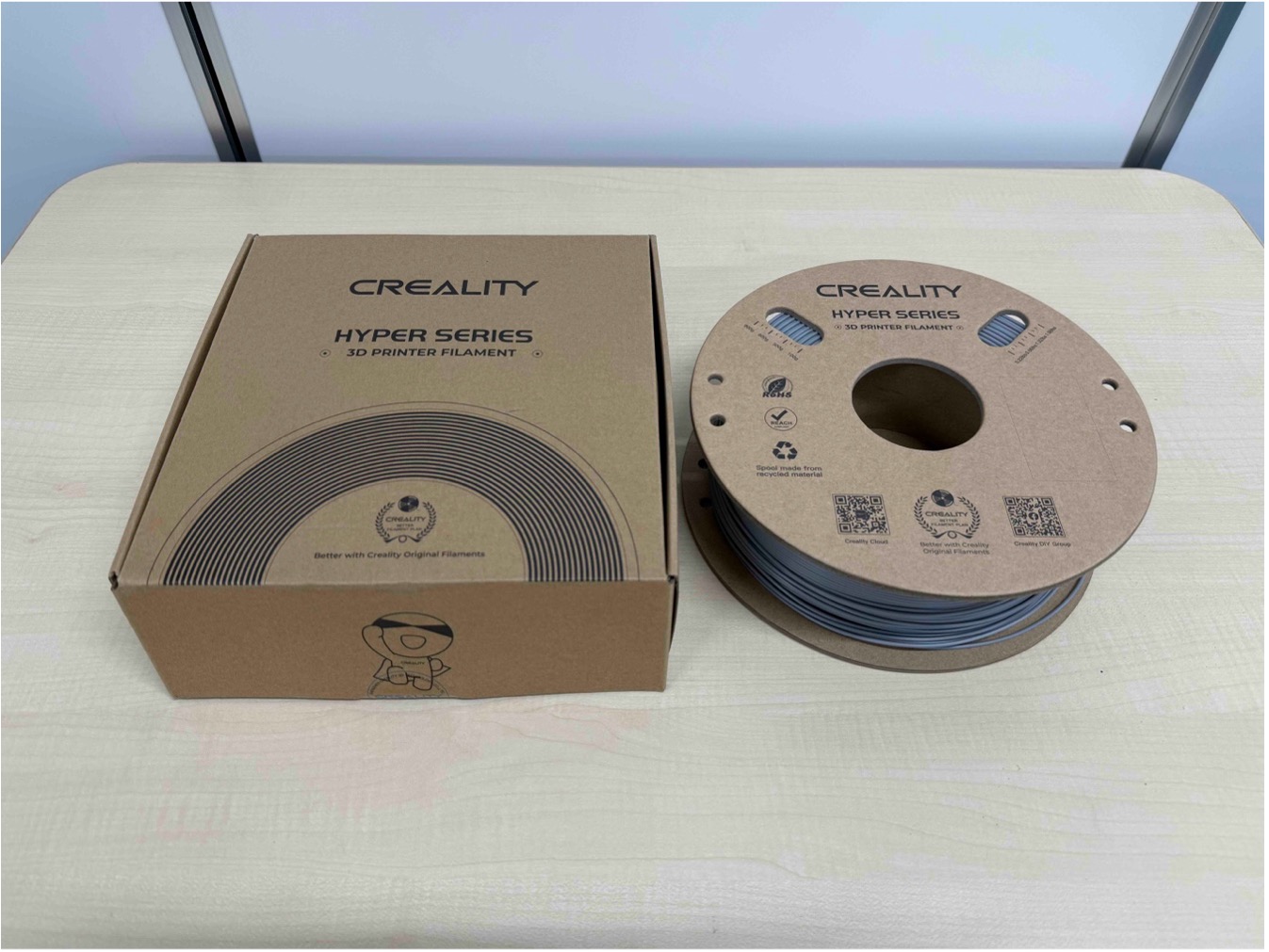

　印刷に必要な材料であるABSやPLAといったフィラメントを3Dプリンターに取り付けてノズルへロードする。また、印刷エリアとなるプラットフォームが水平になるように調整を行う（キャリブレーション）。

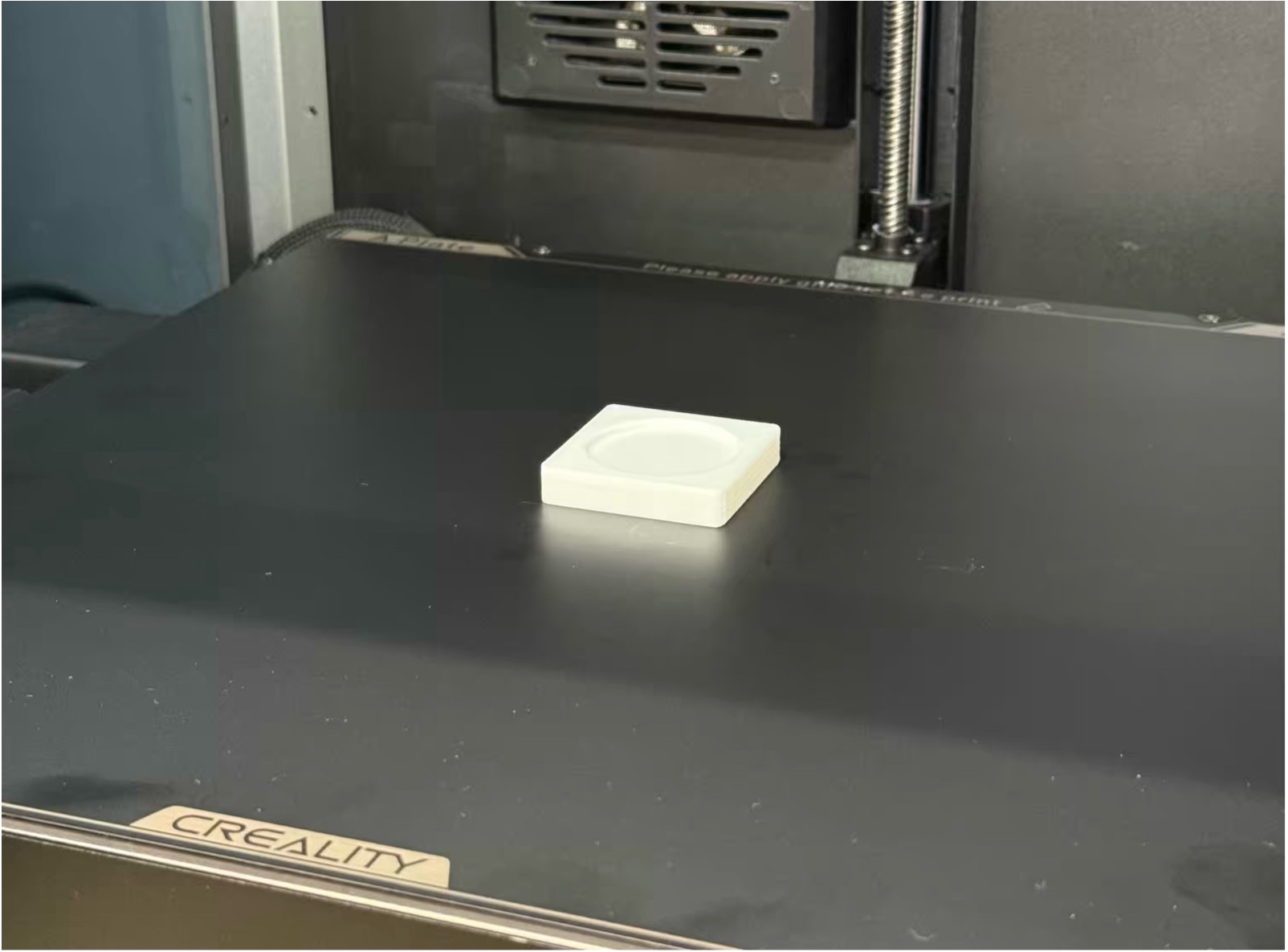

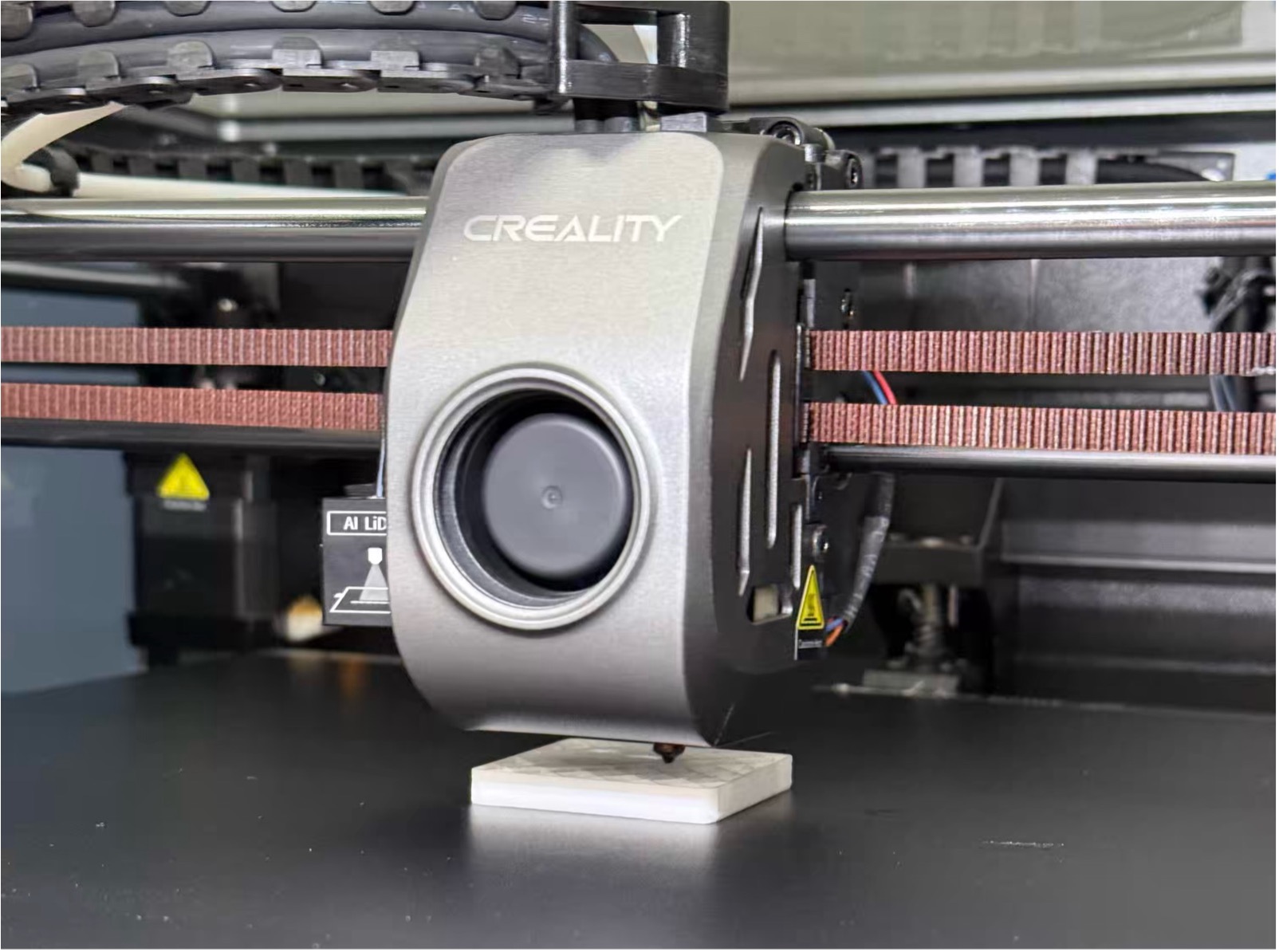

(4)3D印刷（造形）

　専用のソフトウェアを利用して3Wファイルを3Dプリンターに転送し印刷を行う。

(5)サポート材の除去、仕上げ加工

　印刷が終了したら、プラットフォームから造形物を取り外す。形状保持のため作製されたサポート材については造形物から除去し、必要に応じて研磨や塗装などを施して仕上げを行う。

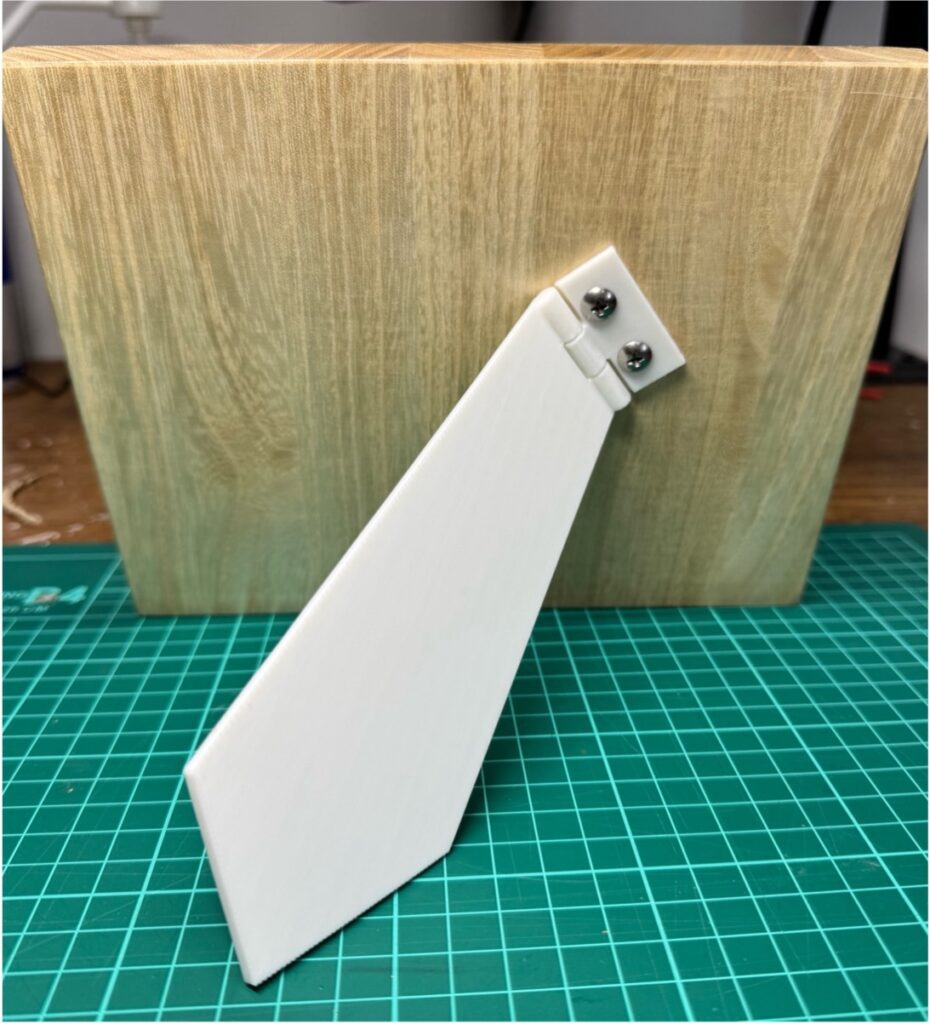

【製作事例】

【3Dプリンター使用時の注意事項】

※銃，鍵や印鑑の複製，貨幣，知的財産権の侵害にあたるものなどを印刷してはいけない

※印刷前にキャリブレーションを必ず行う

※印刷中およびキャリブレーション中は内部が高温になるのでドアを開けてはいけない
